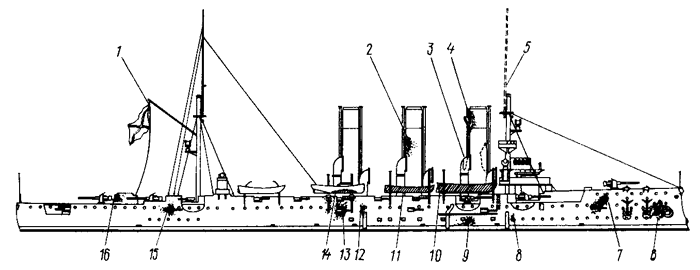

1 - перебитые фалы гафеля; 2 - пробоины в средней дымовой трубе; 3 - повреждения вентиляционного раструба; 4-пробоина в передней дымовой трубе; 5-разрушения стеньги фок-мачты; 6 - пробоины от осколков разорвавшегося вблизи борта 203-мм снаряда; 7-пробоина от попадания 203-мм снаряда; 8-пробоина от осколков 203-мм снаряда; 9-пробоины в районе угольной ямы от осколков снаряда; 10-барказ, уничтоженный пожаром; 11 - сгоревший гребной катер; 12 - пробоина от осколка; 13- пробоина площадью 1,8 кв.м. от попадания 203-мм снаряда; 14-повреждение парового катера и наружного борта осколками 75-мм снаряда; 15 - повреждение 75-мм орудия; 16 - повреждение кормовой защиты.
